Planador feito com uma fatia bem fina de isopor. Este planador é tão leve que consegue planar de forma bem suave, e com a aplicação contínua de um leve fluxo de ar sob o planador é possível mantê-lo planando infinitamente.

Materiais Necessários

• Fonte de corrente contínua 5v (pode ser comprada ou retirada de um computador antigo)
• 2 cabos garra jacaré (opcional)
• Corda “SI” para violão de aço (qualquer marca)
• Pedaço de isopor 12 x 22 cm (quanto mais frágil melhor)
• Tábua de madeira 45 x 15 x 2 cm (qualquer tipo)
• 4 x Parafuso auto atarraxante cabeça panela fenda 5,5 x 50 mm
• 2 x Niple de metal roscável M10 com 3 cm de comprimento
• Elásticos para dinheiro (quantidade pode variar entre 1 e 5)
• Fita crepe
• Molde impresso em papel sulfite (link para o PDF do molde: https://www.sciencetoymaker.org/wp-content/uploads/2018/02/MosquitoPattern.pdf)
• Chapa de isopor ou papelão (para criar fluxo de ar sob o planador)
• Qualquer livro que tiver a disposição

Ferramentas Necessárias

• Furadeira/Parafusadeira
• Broca 3/16” ou 5mm para madeira
• Chave de fenda 3/16”
• Tesoura

Etapas

Construindo o fatiador de isopor

• Para fatiar o isopor com a espessura necessária, você precisa de uma ferramenta capaz de produzir tais fatias, portanto para isso, tenha em mãos a tábua de madeira, os 4 parafusos os dois niples, os elásticos, a corda de violão, a fonte de 5v e também régua, lápis, furadeira, broca e chave de fenda.

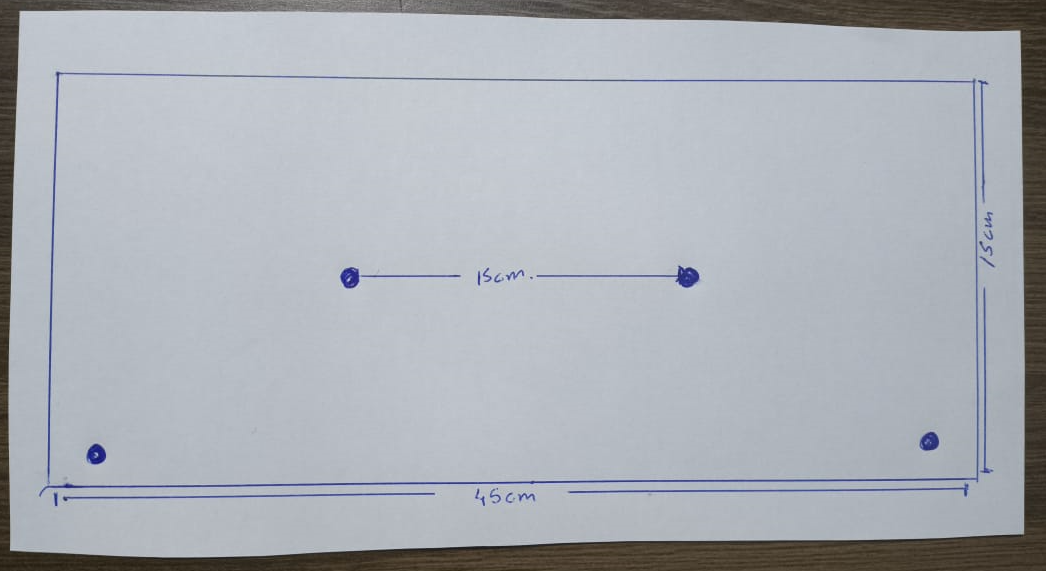

• Usando uma régua siga o desenho abaixo para fazer 4 marcações na tábua, não é necessário ser muito preciso com as posições de todas as marcações, o mais importante é que as duas marcas mais centrais estejam com 15 de distância uma da outra, todas as outras posições podem ser aproximadas.




• Fure cada um dos pontos marcados na madeira utilizando uma broca 3/16”.
• Parafuse um parafuso em cada um dos dois furos mais próximos da borda da madeira de forma que não atravessem a mesma mas fiquem bem presos.
• Nos furos mais centrais prenda os niples junto à madeira, passando um parafuso por dentro e parafusando na madeira.




• Dobre a corda de violão ao meio e dê um nó unindo as duas pontas, ficando com uma espécie de laço.
• Passe por dentro do laço um dos parafusos mais próximos da borda da madeira deixando o nó da corda encostado nele.
• Passe o laço pela frente dos dois parafusos centrais (estes parafusos não devem estar dentro do laço).

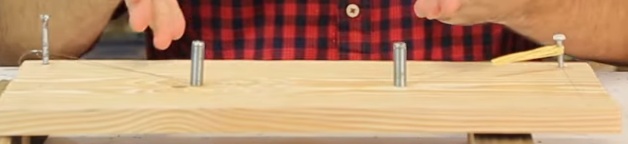

• Finalize prendendo o outro lado do laço ao último parafuso que sobrou (próximo a borda da madeira), para fazer isso, passe um elástico por dentro do laço, o dobre ao meio e então passe o parafuso por dentro das duas metades do elástico. O importante é que a corda de violão fique bem esticada e firme, se um elástico não for suficiente, utilize mais elásticos, da mesma forma, até que sinta que a corda ficou firme.

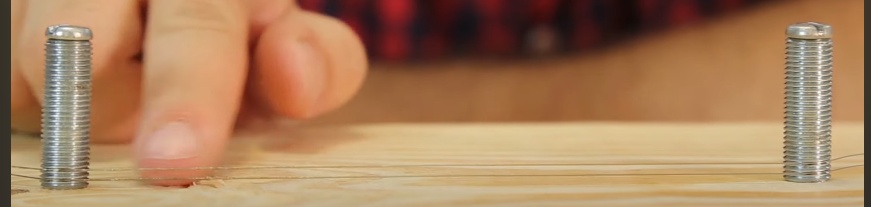

• Os parafusos mais centrais do fatiador vão servir para definir a espessura que o isopor será cortado, então você pode ajustar a distância das duas partes da corda que passam por eles usando a rosca do parafuso como trava para ajuste da distância. Para este projeto sugiro deixar as partes com dois “dentes de parafuso” de distância entre elas e o mais próximo possível da madeira sem que encoste nela.




• Conecte os fios da fonte aos parafusos centrais (um fio em cada parafuso):
  Caso esteja usando uma fonte 5v padrão comprada, é só cortar a ponta (geralmente um conector borne macho), desencapar os fios (preto e vermelho) que compõe a fonte e usando cabos garra jacaré conectar os fios aos parafusos, ou enrolar os fios diretamente aos parafusos.
  Caso esteja utilizando uma fonte de computador antigo, utilize um fio vermelho e um fio preto qualquer para conseguir os 5v, e os prenda aos parafusos do mesmo jeito que no exemplo acima, e nesse caso também não se esqueça de conectar o único fio verde da fonte à um fio preto qualquer, para que ela funcione.
  ATENÇÃO 1: Não deixe os fios desencapados preto e vermelho da fonte entrarem em contato direto um com o outro e só ligue a fonte a tomada depois que as conexões estiverem prontas e que você tenha verificado se os fios não estão em contato um com o outro.
  ATENÇÃO 2: A corda de violão começará a esquentar, então tome cuidado e não encoste nela enquanto o fatiador estiver ligado e depois de desligado, espere que esfrie para mexer novamente na corda.

Construindo o planador

• Com o fatiador pronto, regulado e ligado, passe a peça de isopor entre o parafusos centrais, isso vai dividir o isopor nas finas fatias que serão necessárias. Estas fatias parecerão extremamente frágeis, mas não tem problema, é isso que estamos buscando, e não se preocupe caso ela fique com alguns furos de tão fina.
• Imprima em papel sulfite o molde disponível no site com link na lista de materiais deste tutorial. Esta impressão deve ser feita sem alterar as dimensões do PDF na hora de imprimir, então escolha a opção “imprimir em tamanho real” na hora de realizar a impressão.
• Para verificar se a impressão está do tamanho correto, utilize a escala no canto superior direito do molde. Meça com uma régua a distância entre as duas linhas verticais e verifique se a medida foi de 5cm. Caso contrário será necessário imprimir novamente atentando para as opções de impressão para manter o tamanho original.
• Recorte o molde do planador, deixando uma margem de 3 mm em torno do mesmo.
• Coloque o molde sobre a fatia de isopor e fixe com fita crepe nas regiões indicadas no molde (“tape here”).
• Termine de cortar o molde junto ao isopor, agora retirando a margem e cortando ao redor da fita crepe para que o molde não se solte do isopor.
• Utilize um livro para fazer as dobras indicadas no molde. Comece pela dobra da frente, colocando o planador dentro do livro deixando apenas a parte frontal para fora, utilize a linha guia do molde para definir e alinhar a quantidade do planador que deverá ficar para fora. Assim que estiver bem alinhado, dobre essa parte para baixo passando bastante o dedo para que marque bem a dobra. E repita o processo para o outro lado da frente do planador.
• Agora dobre as abas traseiras onde está escrito “fold up”, colocando estas partes escritas dentro do livro, novamente alinhando com a linha guia e então dobrando para cima. Ficando então com as abas traseiras apontadas para cima e a parte frontal dobrada para baixo.
• Faça uma última dobra na linha central do planador, utilize uma régua para auxiliar na dobra e a faça para cima, mais ou menos 30º
• Termine de cortar o planador tirando a parte com a fita crepe que tinha sobrado e o molde também já pode ser retirado.

Calibrando o planador

• Para calibrar o planador para que faça um voo suave você vai precisar utilizar as outras peças que foram impressas junto com o molde, são as peças onde está escrito “front angle gauge”, “back angle gauge” e “front weight”. As duas primeiras servem para ajustar o ângulo das dobras do planador e a última para ajustar o peso.
• Recorte estas peças.
• Para corrigir o ângulo das dobras da frente do planador, utilize a peça “front angle gauge”, apoiando ela por baixo do planador e aumentando ou reduzindo a angulação da dobra até que se encaixe perfeitamente a peça.




• Para o ângulo das dobras traseiras utilize a peça “back angle gauge”, e repita o processo anterior, mas dessa vez colocando a peça por cima do planador.

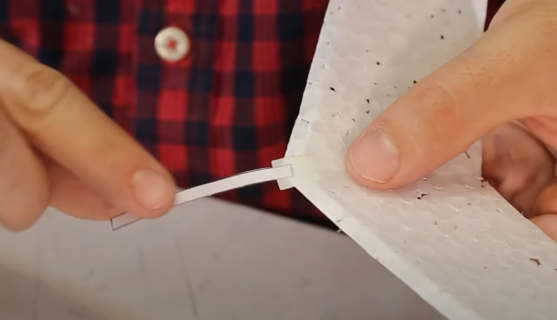

• Por fim, para ajuste do peso, cole a última peça (front weight), com fita crepe, bem na ponta frontal do planador, deixando esta peça como se fosse uma língua, ou seja, você deve prender apenas uma ponta da peça ao planador deixando a maior parte para fora.




• Teste o planador o soltando da altura de sua cabeça e verifique principalmente duas coisas, se ele descer muito rápido é porque está muito pesado, para resolver isso corte um pouco da peça “front weight”, não corte muito de uma vez, vá reduzindo aos poucos. Caso ele pareça instável, desgovernado ou indo para trás, acrescente mais peso, colando um pedacinho pequeno de fita crepe bem na ponta da peça. A última coisa é a direção para onde está caindo, se ele estiver tendendo a virar mais para algum lado em vez de cair em linha reta, é porque é necessário ajustar a inclinação das dobras de trás.

Conclusão

O planador deve cair lentamente enquanto voa para frente sem precisar de um impulso, para atingir o melhor voo possível, é provável que sejam necessários vários testes e ajustes nas angulações e pesos, pois podem variar muito com a espessura e qualidade do isopor.

Quando usar o fatiador, aproveite para cortar diversas “folhas” de isopor, o que vai ajudar na hora de conseguir melhores resultados, testando com fatias de isopor diferentes.

Para fazer o “voo infinito” do planador, é necessário manter um fluxo leve de ar por baixo do planador. Este fluxo não pode ser muito concentrado, portanto, utilize uma chapa de papelão ou mesmo de isopor que seja consideravelmente maior que o planador, assim você consegue criar um fluxo de ar mais bem distribuído. Mantenha a chapa na diagonal, com um ângulo de aproximadamente 45º com relação à trajetória do planador, e então é só acompanhar o movimento dele.
